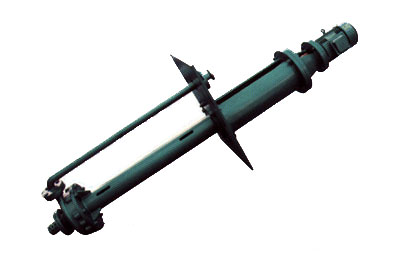

YTL型液下脱硫泵

一、概述
YTL系列液下脱硫泵是我公司针对工业烟气脱硫的特点，吸收国内外同类产品的先进技术精心研制而成的立式脱硫泵；主要用于输送各种温度低于100℃，含有固体颗粒的浆液；被输送液体的浓度低于50%、最大颗粒应不小于80目，特殊情况也不得大于过流面最小尺寸的60%。
1.1 型号意义
　　 例如 50YTL-160
　　 50-泵吸入口直径50mm
　　 Y-立式液下泵代号
　　 TL-脱硫专用泵代号
　　 160-叶轮名义直径160mm

1.2 性能范围
　　 流量：1.6m3/h-3000m3/h
　　 扬程：5m-80m
　　 设计压力：1.6MPa
　　 输送介质温度：-20℃-100℃

二、泵结构说明
　　 YTL系列液下脱硫泵，当泵的液下长度小于1.8米时，该泵为悬臂式离心泵，液下部分无任何轴承、密封，无任何易损件，免维护；该结构泵主要由泵体、叶轮、泵盖、支撑管、泵架、轴等部件组成。
　　 YTL系列液下脱硫泵，当泵的液下长度大于1.8米时，该泵为立式长轴液下离心泵，液下部分设有耐磨、耐腐蚀滑动轴承；该结构泵由泵体、叶轮、泵盖、下耐磨滑动轴承、中间磨滑动轴承、支撑管、泵架、轴等部件组成。
