一：概述

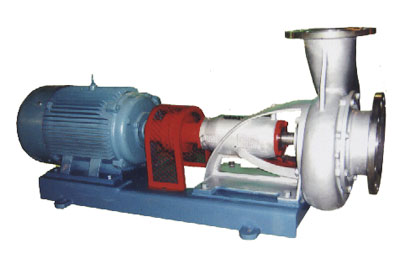

FBR型印染泵是一种单级单吸前开门(仿台湾再祥)式悬臂离心泵。（专利号：97236002.6）其过流部件为1Cr18Ni9Ti不锈钢耐腐材料制作。该泵由于结构设计科学合理，具有运转平稳、噪音低、效率高、密封寿命长等特点。该泵维修十分方便，无需将泵体与管路分开，更换机械密封动环只要取下泵盖和叶轮，就能很简单地更换机械密封动环，因此该泵广泛适用于印染行业。
二：性能范围（按设计点）
流量：Q
25-400m3/h
扬程：H
10-32m
工作压力：P
1.6MPa
工作温度：t ≤150℃
三：主要部件材料
1、液体过流部件：1Cr18Ni9Ti(精密铸造经固熔调质处理)
2、托架部件：A3
3、轴承：SKF（瑞典产）4、机封：碳化硅（无压烧结）
四：性能参数
| 型号 |
流量Q |
扬程H
(m) |
转速n
(r/min) |
功率N(kw) |
效率
% |
允许汽蚀余量h(m) |
| (m3/h) |
(L/s) |
轴功率 |
电机功率 |
| FBR80-50-200 |
25 |
6.94 |
12.5 |
1450 |
1.149 |
2.2 |
57 |
2.0 |
| FBR80-50-200A |
22.7 |
6.31 |
10.3 |
1450 |
1.135 |
1.5 |
56.1 |
2.0 |
| FBR80-50-250 |
25 |
6.94 |
20 |
1450 |
2.72 |
4 |
50 |
2.0 |
| FBR80-50-250A |
23.4 |
6.5 |
17.6 |
1450 |
2.25 |
3 |
50 |
2.5 |
| FBR100-65-200 |
50 |
13.9 |
12.5 |
1450 |
2.5 |
3 |
68 |
2.5 |
| FBR100-65-200A |
45.5 |
12.64 |
10.3 |
1450 |
1.83 |
2.2 |
66 |
2.5 |
| FBR100-65-250 |
50 |
13.9 |
20 |
1450 |
4.3 |
5.5 |
63 |
2.5 |
| FBR100-65-250A |
45.5 |
12.64 |
17.4 |
1450 |
3.53 |
4 |
61 |
2.5 |
| FBR125-100-200 |
100 |
27.8 |
12.5 |
1450 |
4.66 |
7.5 |
73 |
2.9 |
| FBR125-100-200A |
91 |
25.28 |
10.3 |
1450 |
3.6 |
5.5 |
71 |
2.9 |
| FBR125-100-250 |
100 |
27.8 |
20 |
1450 |
7.56 |
11 |
72 |
2.3 |
| FBR125-100-250A |
93 |
25.83 |
17.4 |
1450 |
6.29 |
7.5 |
70 |
2.3 |
| FBR150-125-250 |
200 |
55.6 |
20 |
1450 |
14.1 |
18.5 |
77 |
2.8 |
| FBR150-125-250A |
182 |
50.56 |
16.5 |
1450 |
10.9 |
15 |
75 |
2.8 |
| FBR200-150-250 |
400 |
111.1 |
20 |
1450 |
26.6 |
30 |
82 |
2.8 |
| FBR200-150-250A |
346 |
96.1 |
15 |
1450 |
18.2 |
22 |
77.6 |
2.8 |
|
|
|
